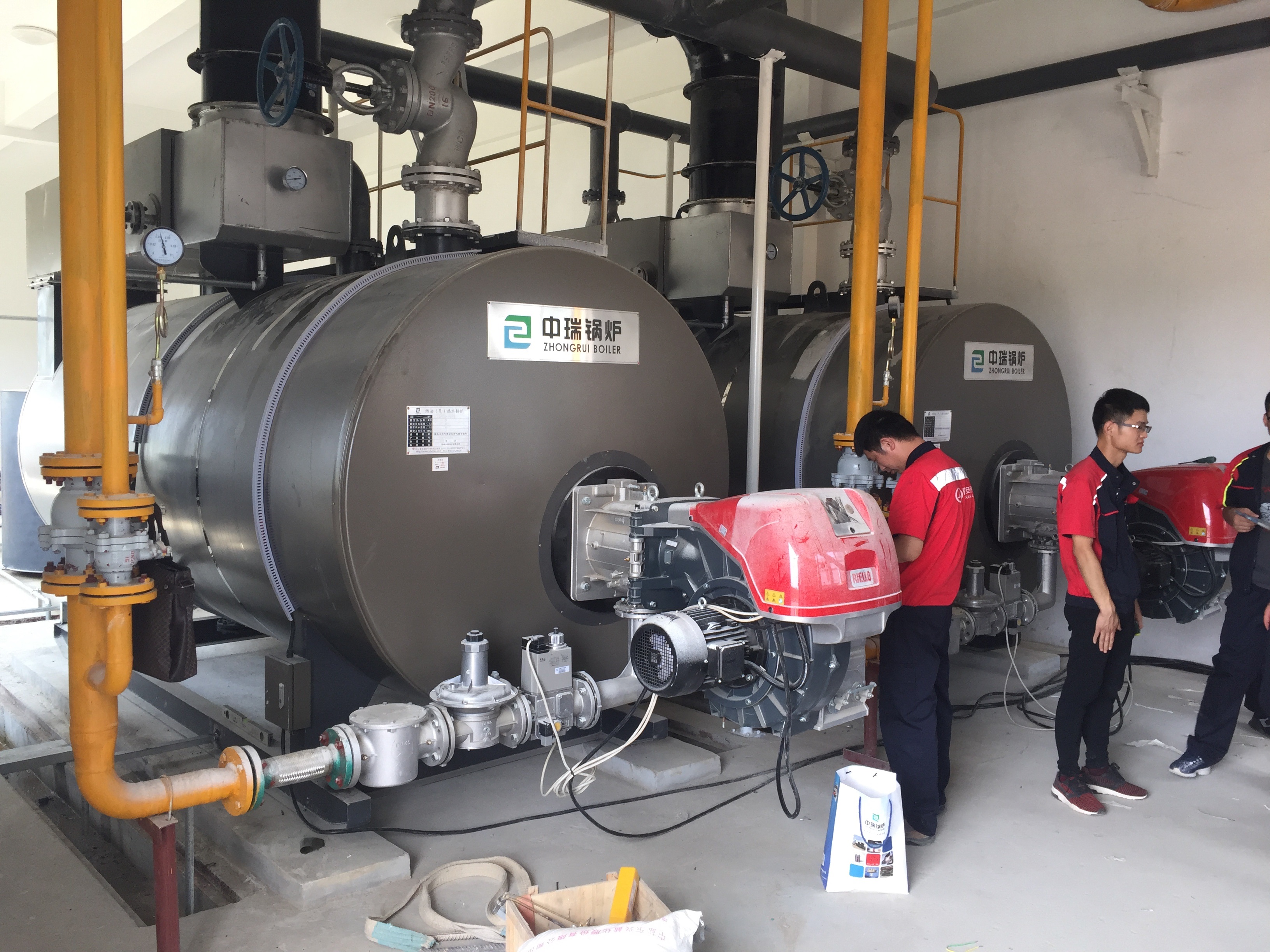

1.CWNS型系列常壓臥式燃油（氣）熱水鍋爐是臥式內燃濕背式鍋殼鍋爐，是低氮熱水鍋爐。其主要結構由鍋殼、爐膽、轉煙室、煙管等組成。適用天然氣、城市煤氣、輕油、重油等氣體、液體燃料。
2 鍋爐的設計、生產制造、監督檢驗均嚴格按《熱水鍋爐安全監察規程》及其相關標準制造，確保鍋爐長期安全穩定工作。
3 本體為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，燃燒熱負荷低，有害物質NOx排放量小于30毫克。通過先進的整機測試臺多次測試驗證，使鍋爐在各種負荷下運行都能得到良好的熱工性能、合格的煙氣排放指標，屬于低碳環保產品。
4 內膽為波紋膽（或直爐膽），火箱為非對稱偏心結構，對流段插有擾流子，增加受熱面積。
5前后煙箱采用特殊的保溫絕熱材料，耐高溫、導熱系數低、抗急冷急熱能能力好，大大延長了煙箱的使用壽命。煙箱下部設有冷凝水排放口，減少冷凝水對受壓部件的腐蝕。
6 排煙口可配置冷凝換熱器（可選配），冷凝煙氣中的水蒸汽吸收凝結潛熱，從而提高鍋爐的熱效率。
7 鍋爐本體與大氣接通，配置膨脹水箱，常壓下運行，無不安全隱患。
8 采用先進液晶觸摸控制器，數碼檢控系統，具有定時控制，工作紀錄、檢漏報警功能，并可增設廠家定時鎖。
9 鍋爐運行實現全自動控制，對出口水溫自動調節，鍋爐自動點火程序啟動，配有多種報警聯鎖保護裝置，確保鍋爐高效、安全、可靠運行。
10完美的造型設計，彩鋼板外殼包裝，結構緊湊，外形美觀，整體快裝出廠，運輸安裝方便。
（節能器）冷凝器
在傳統鍋爐中，燃料在鍋爐燃燒后，排煙溫度相對較高，煙氣中的水蒸汽仍處于氣態，會帶走大量的熱量。在各類化石燃料中，天然氣的氫含量最高，氫的質量百分?jǐn)?shù)約為20%~25%，因此，排煙中含有大量的水蒸汽，據測算，燃燒1m3天然氣產生的水蒸汽要帶走的熱量約為4000KJ，約為其高位發熱量的10%以上。
煙氣冷凝余熱回收裝置，利用溫度較低的水或空氣冷卻煙氣，實現煙氣溫度降低，靠近換熱面區域，煙氣中水蒸汽冷凝，同時實現煙氣顯熱釋放和水蒸汽凝結潛熱釋放，而換熱器內的水或空氣吸熱而被加熱，實現熱能回收，提高鍋爐熱效率。
鍋爐熱效率提高：1NM3天燃?xì)馊紵a(chǎn)理論煙氣量約10.3 NM3（大約12.5KG）。以過量空氣系數1.3為例，產生煙氣14 NM3（大約16.6KG）。取煙氣溫度200℃降低至70℃，放出物理顯熱約1600KJ，水蒸汽冷凝率取50%，放出汽化潛熱約1850 KJ，總計放熱3450 KJ，約是天然氣低位發熱量的10%。若取80%煙氣進入熱能回收裝置，可以提高熱能利用率8%以上，節省天然氣燃料近10%。
分體布置，安裝形式多樣，靈活可靠
螺旋鰭片管作為熱面，換熱效率高，受熱面充足，煙氣側系統阻力小，滿足普通燃燒器的要求。
分項 | 項目 | 描述 |
鍋爐本體材料及有關技術參數 | 品牌/型號/產地 | 中瑞鍋爐/CWNS0.7-85/65-YQ揚州 |
鍋爐型式 | 臥式 | |
鍋爐結構 | ||
爐膽型式 | 濕背式三回程 | |
額定發熱量 | 0.7 MW/H | |
工作壓力 | 常壓 | |
額定熱效率 | 96％ | |
額定出水溫度 | 85℃ | |
額定回水溫度 | 65℃ | |
鍋爐滿水容量 | 1050kg | |
鍋爐運輸重量 | 1830kg | |
外形尺寸 | 2670*1220*2024 | |
爐體材料: | ||
鍋筒 | Q235B | |
管板 | Q235B | |
爐體焊接方式: | ||
筒體 | 全對焊,埋弧自動焊 | |
加熱管法蘭與爐膽 | 全對焊,埋弧自動焊 | |
保溫材料 | 高密度鏡面反射玻璃棉 | |
保溫層厚度 | 100mm | |
外皮材料 | 鍍鋁鋅彩涂板 | |
進水出口徑 | DN100 | |
煙囪口徑 | 260mm | |
排污閥 | DN40 | |
底座形式 | 縱向梁式結構 | |
燃燒器技術參數 | 品牌與產地 | 利雅路 |
型號 | RS68 | |
燃料 | 天然氣柴油 | |
燃料耗量 | 72Nm3/h 60kg‘ | |
燃?xì)鈮毫?/span> | 5-10Kpa | |
電磁閥口徑 | DN40 | |
控制方式 | 滑動二級火 | |
電源 | 380v 50hz | |
控制系統技術參數 | 控制系統 | Y1 |
顯示屏 | 中文液晶顯示 | |
主控制芯片 | μPSD3200 | |
控制柜型式 | 講臺式斜面控制柜 | |
燃燒器控制 | 有 | |
循環泵控制 | 溫度控制 | |
運行參數顯示 | 具有 | |
設備狀態顯示 | 具有 | |
負荷自動調節 | 有 | |
主要運行參數存貯 | 有 | |
緊急停爐功能 | 有 | |
保護功能: | 缺水保護,過熱保護,超溫保護 | |
超溫報警 | 具有 | |
超溫保護 | 具有 | |
電氣保護 | 漏電保護 | |
溫度傳感器： | ||
品牌與產地 | 德國賀力氏 | |
型號 | 型號:PT100 | |
冷凝器技術參數 | 冷凝器 | 接觸器控制 |
鋼板材質 | SUS304 | |
翹片管材質 | SUS304 | |
保溫材料 | 硅酸鋁棉氈10mm | |
外包 | 鍍鋁鋅彩涂板 | |
冷凝循環泵 | PH123德國威樂 |
可為賓館、學校、浴池和其他企事業單位提供采暖、生活用熱水。
